自动数显弹簧拉压试验机（门式）

2021-03-09 10:05admin

自动数显弹簧拉压试验机

本试验机是测试弹簧变形量和负荷关系特性的专用试验仪器。适用于弹簧的拉伸和压缩试验。本试验机采用调速电机及调速系统一体化结构驱动同步带减速机构，经减速后带动丝杠副进行加载。电气部分包括负荷测量系统和变形测量系统组成。所有的控制参数及测量结果均可以在液晶屏幕上实时显示。并具有过载保护、位移测量等功能。是质检单位、大专院校、科研院所及工矿企业理想的试验检测仪器。
二、功能特点
1、中文液晶显示,更好的人机关互界面；
2、高精度高分辨率；
3、设定试验力Ｐ，检测弹簧的变形量Ｆ。
4、设定变形量Ｆ，检测弹簧的试验力Ｐ。
5、最多可以设定5个检测点。
6、试验力、位移、刚度采用数字显示、试验结果打印，可测试初拉力。
7、具有峰值保持、过载保护、位移和试验力任意清零、刚度计算、试验速度0.01－ 500mm/min任意设置、数据查询、数据打印等功能。
三、机构介绍
该试验机由主机、电气控制器及附具组成。
1.主机部分

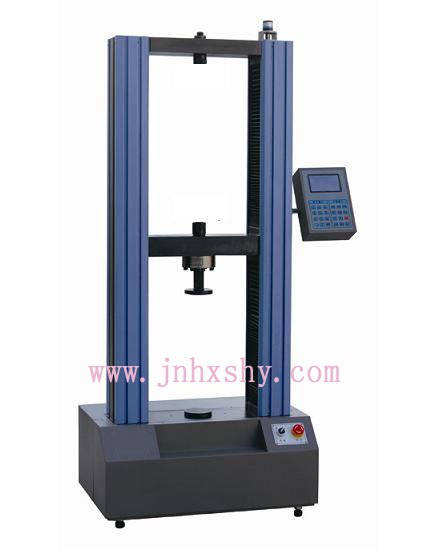

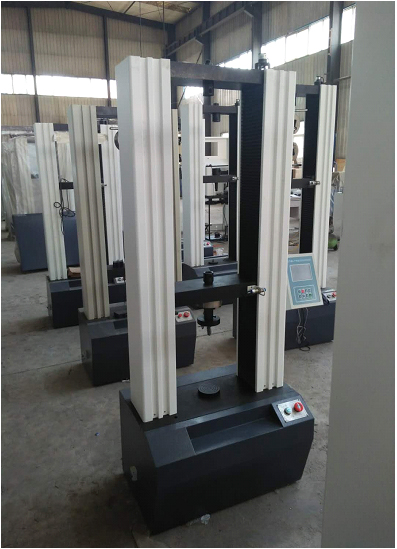

主机采用门式结构，电机及减速机构位于主机下部，对于所有的拉伸试验均在上横梁和中横梁之间进行，压缩试验均在中横梁和工作台之间进行。电机通过同步带减速机构带动丝杠副旋转，从而驱动中横梁上下移动，对试样进行加载。试验速度通过操作电气部分的键盘控制安装在主机下面的电机及调速系统完成。
2.电气部分
电气部分由调速系统及显示测量系统组成，本机采用调速电机及调速系统，通过调速系统控制电机的正、反转和速度的精度。负荷测量系统由一只高精度的负荷传感器、测量放大器、A/D转换器、稳压电源等组成。位移测量系统由光电编码器、脉宽整形电路、倍频电路、计数电路组成。所有的控制参数及测量结果均可以在液晶屏幕上实时显示。并具有过载保护功能。
四、技术指标
1、最大试验力（KN）：5、10、20、50
2、力值最小分辨率：0.01
3、试验速度：0.1—200mm/min
4、压盘直径：180mm
5、试验空间：600mm
6、示值误差：±1%
7、位移最小读数值：0.01mm
8、试验力示值重复性相对误差：≤1%
9、试验力零点相对误差：±0.1%
10、上、下压盘中心线同轴度误差：≤￠0.5mm
11、上、下压盘平行度误差：≤0.1mm
12、电源：220V 50Hz
13、主机尺寸：720mm×560mm×1850mm
14、主机重量：约350KG。
主要配置
1、试验机主机一台；
2、数显（触摸屏）控制器一台；
3、弹簧拉伸、压缩辅具一套。
