GBW-60T微机控制杯突（冲杯）试验机

2021-03-15 14:28admin

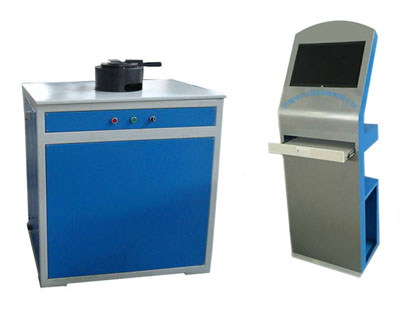

GBW-60T微机控制冲杯（杯突）试验机

一、产品特点及用途
本机是对金属薄板和带材进行延展性试验的专用设备，用于评定金属材料塑性变形及检验金属板材的各项异性，符合国标GB4156-84《金属杯突试验方法》和国标GB/T 4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》。特殊订货配置相应工装辅具也可实现国家标准GB5125-85《有色金属冲杯试验方法》。
GBW-60Z其主要特点是杯突值的精度达到0.01mm，主加载试验力的控制精度达到了1N。主试验力的加载方式采用了液压加紧、伺服闭环控制、等速率、电控机械式加载，并采用了轮辐式传感器，高精度的编码器进行信息传输。从而保证了主试验力的测试精度、控制试样的破裂准确度及杯突值测量精确度。
二、主要技术参数
1.试验板材厚度：0.1～2mm（杯突）；冲杯板材厚度：0.2-1mm
2.板材宽度：90-100mm(杯突)；冲杯试样：φ55mm或者φ60mm
3.冲头行程，60mm；
4.加紧活塞行程40mm。
5.冲压负荷：60kN。
6.最大夹紧负荷：不小于10kN。
7.杯突值分辨率：0.01mm
8.试验速度：0.1～200mm/min无级调速
9.杯突试验模具规格：
●标准冲头球：φ20±0.05mm
●标准垫模孔径：φ33±0.1mm
●标准固定模孔径：φ27±0.05mm

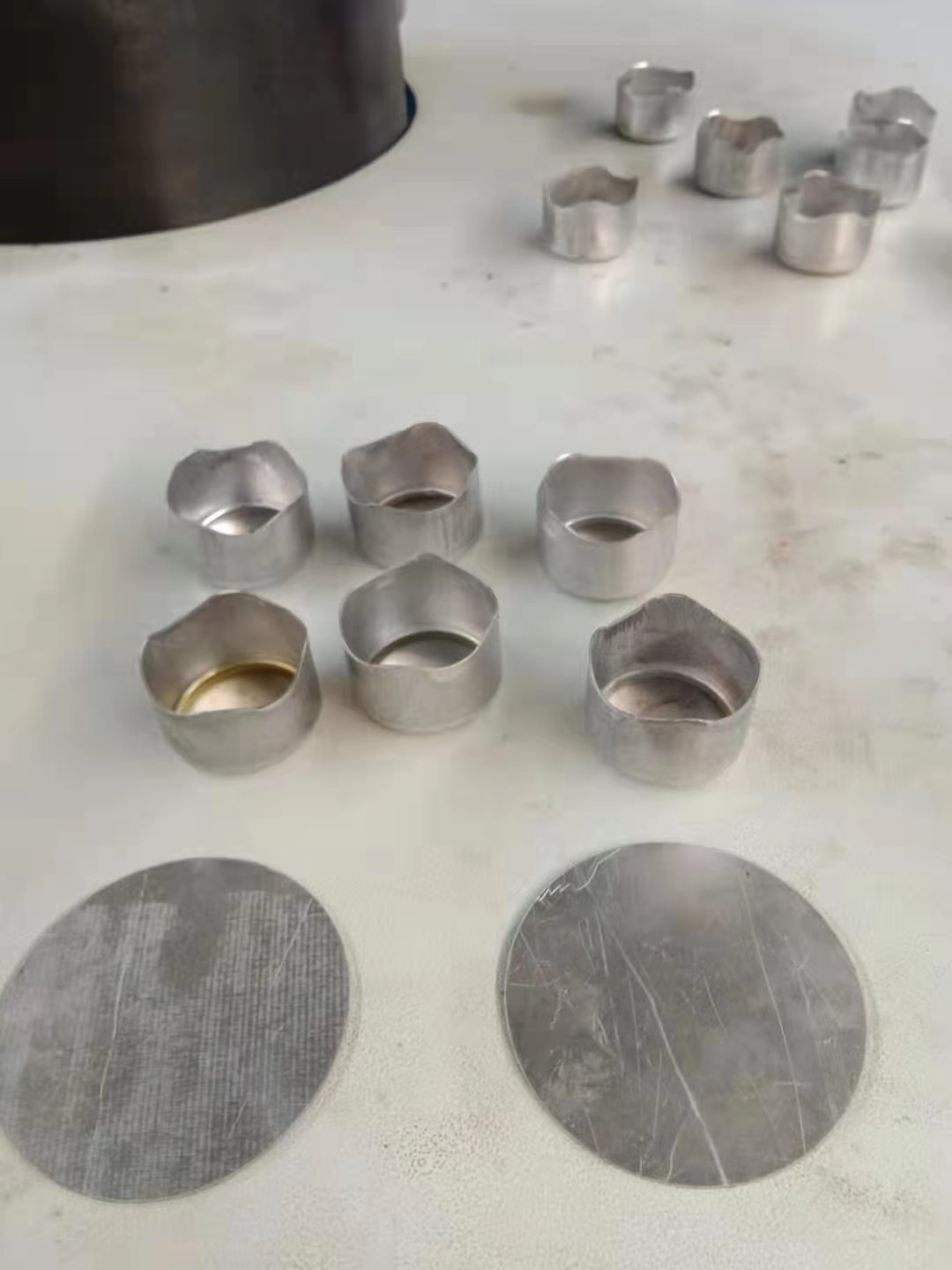

10.冲杯试验模具规格：
●冲头：dpφ32
●冲模：ddφ32.50 ddφ32.60 ddφ32.75 ddφ32.90 ddφ33.05 ddφ33.20 ddφ33.35 ddφ33.50 ddφ33.80 ddφ34.10 ddφ34.50
11.计算机显示内容：夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等；
12.控制方式：计算机控制；
13.液压油：N46号液压油（一般加油站可购到）；
14.主机外形尺寸：约1000×800×1200（mm）
15.电源：AC380V。
16.重量：约400Kg。
