HX-4D全自动端淬试验台

2019-12-09 14:40admin

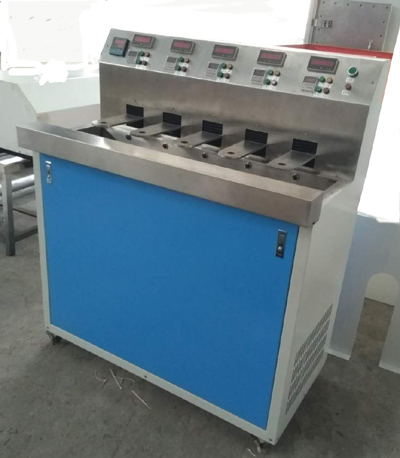

HX-4D全自动端淬试验机

一、产品简介
   HX-4D华兴全自动端淬试验台即满足GB/T225-2006（钢淬透性的末端实验方法）标准，也满足美标ASTM225-02、德标DIN50191、日标JIS G0561-1998 及国际标准ISO642等相关标准的要求。且全自动调节试验高度。适用于优质碳素结构钢、合金结构钢、弹簧钢、工具钢、轴承钢、低淬透性结构钢等钢种的端面淬火试验。采用了先进的数字化淬火时间控制系统和温度控制系统，可自动启动-自动控温（恒温）-自动喷水-淬火-结束等整个工作循环。整机设计布局合理，结构紧凑，易于操作，便于保养和维修。
二、产品结构特点
1、全自动智能端淬试验机主要有加热炉、全自动智能控制机构、端淬台架三部分组成。
2、端淬加热炉有温度控制系统和耐火炉膛制组成，升温速度快、温度控制精度高。
3、全自动智能控制机构位于机架上方，智能控制机构的左右前后都可移动，夹持采用智能机械手夹持试样，采用超高温合金材料制成，自动化程度极高，具有快速移动、精准定位、稳定可靠的特点。能够完全满足国标要求，并在此基础上改进，更加智能化，自动化。在5秒钟内实现智能机械手从加热炉内自动取出端淬样品，准确无误的自动放在淬火台架并自动淬火。
4、自动端淬试验台由试样台、水自动循环系统、喷水时间控制系统、喷水自动快速开启系统、水温自动调节控制系统等组成。
5、喷水控制采用高灵敏度自动感应系统或手动开启控制系统两套控制系统，根据实际情况，可分别使用。
6、时间控制系统采用高精度数显时间继电器，到达设定时间后喷水自动关闭。
7、水温控制系统采用进口压缩机制冷及电热管制热。工作期间水温控制在20℃±2，要求在长时间使用的情况下控温准确，保证稳定性。
三、主要技术参数
1、工位数（个）：4（单独支架，工位支架高度可分别调节，良好的同轴度）。
2、水咀喷口直径（mm）：12.5
3、喷水时间设定范围(min): 1--999
4、水柱自由高度(mm): 65±5(可调)
5、水箱容积(L):60--100
6、水咀至试样端面距离（mm）：自动可调（满足国标、欧标、德标、美标、日本等）
7、冷却功率(W): 430
  8、加热功率(W):1000
9、水温控制范围(℃): 20±2℃（国标要求20±5℃）
10、工作电源：220V，50Hz
11、外形尺寸（mm)：1130×560×1235
