哑铃型试样制样机

2021-03-09 10:28admin

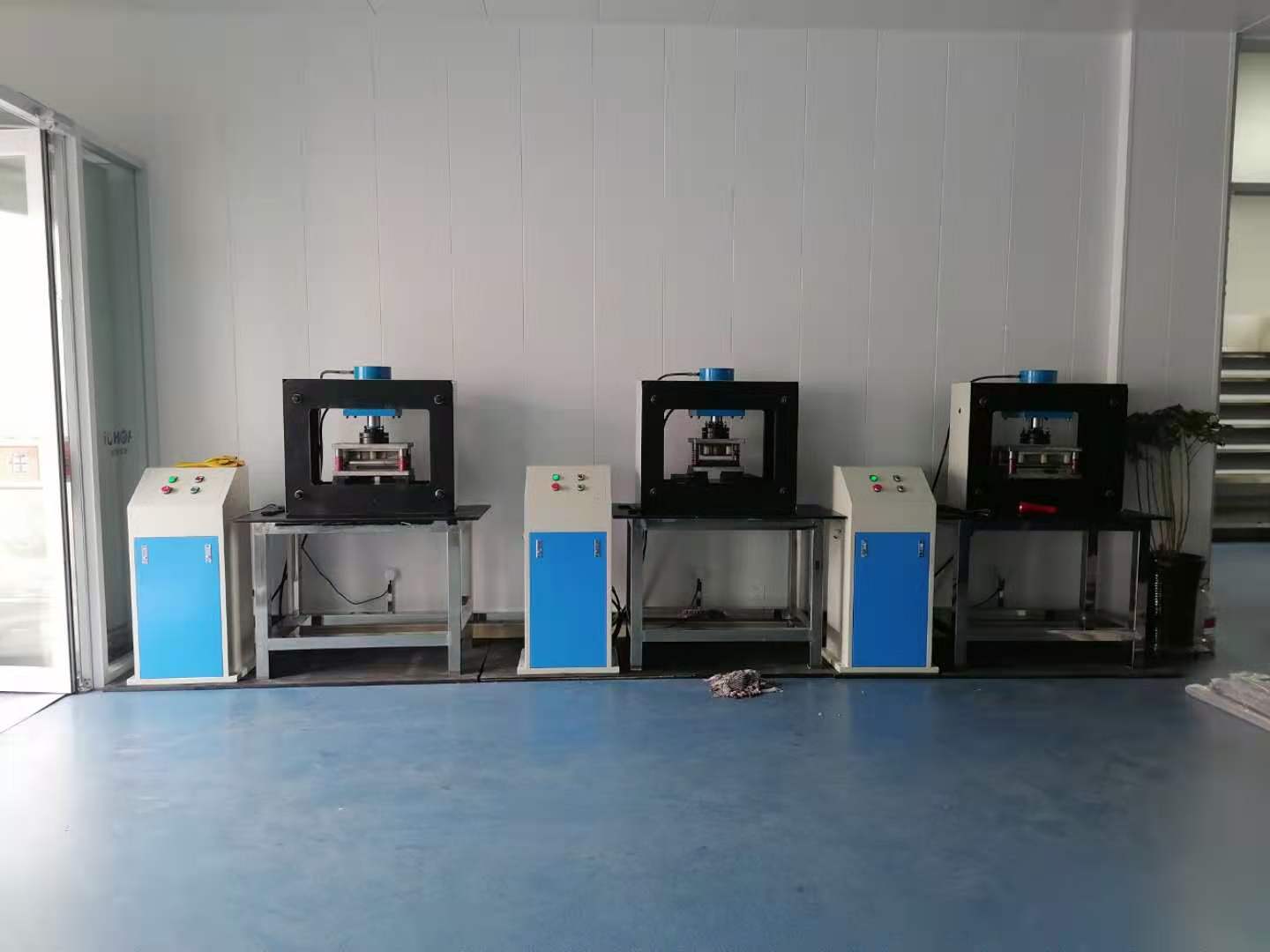

哑铃型（拉伸）试样制样机

主要用于压制冲剪试验板材试样，如更换模具或其他附具，还可作为一般压力机使用，拓展更多的使用功能。
该机主要有液压缸，液压源和相应工装模具组成，受力框架采用整体钢板加工而成，刚性好，结构简单，操作方便。液压源采用三相电机驱动高压油泵，安全阀限制最高压力，由手动换向阀实现油路换向，即活塞杆的向下压剪运动和向上复位移动等动作，当手动换向阀在常态即不操作时阀芯处于中间位置，活塞停止移动。液压油的压力由耐震压力表指示，其压力指示值与压剪力由下式计算：
F=P•πR²
F：压剪力N；P：压力表指示的油压MPa值；R=140/2=70MM.
液压油牌N46.用量约20升。
主要技术参数：
1、最大压力300KN（20MPa时）；
2、活塞直径ф140；
3、活塞最大行程100mm；
4、有效压缩空间260mm；
5、电源380V，3相1.5KW；
主要配置：
1、压力主机一台
2、哑铃型模具一套
3、说明书、合格证等一套
