GBZ-100W微机控制制耳试验机

2021-03-15 14:49admin

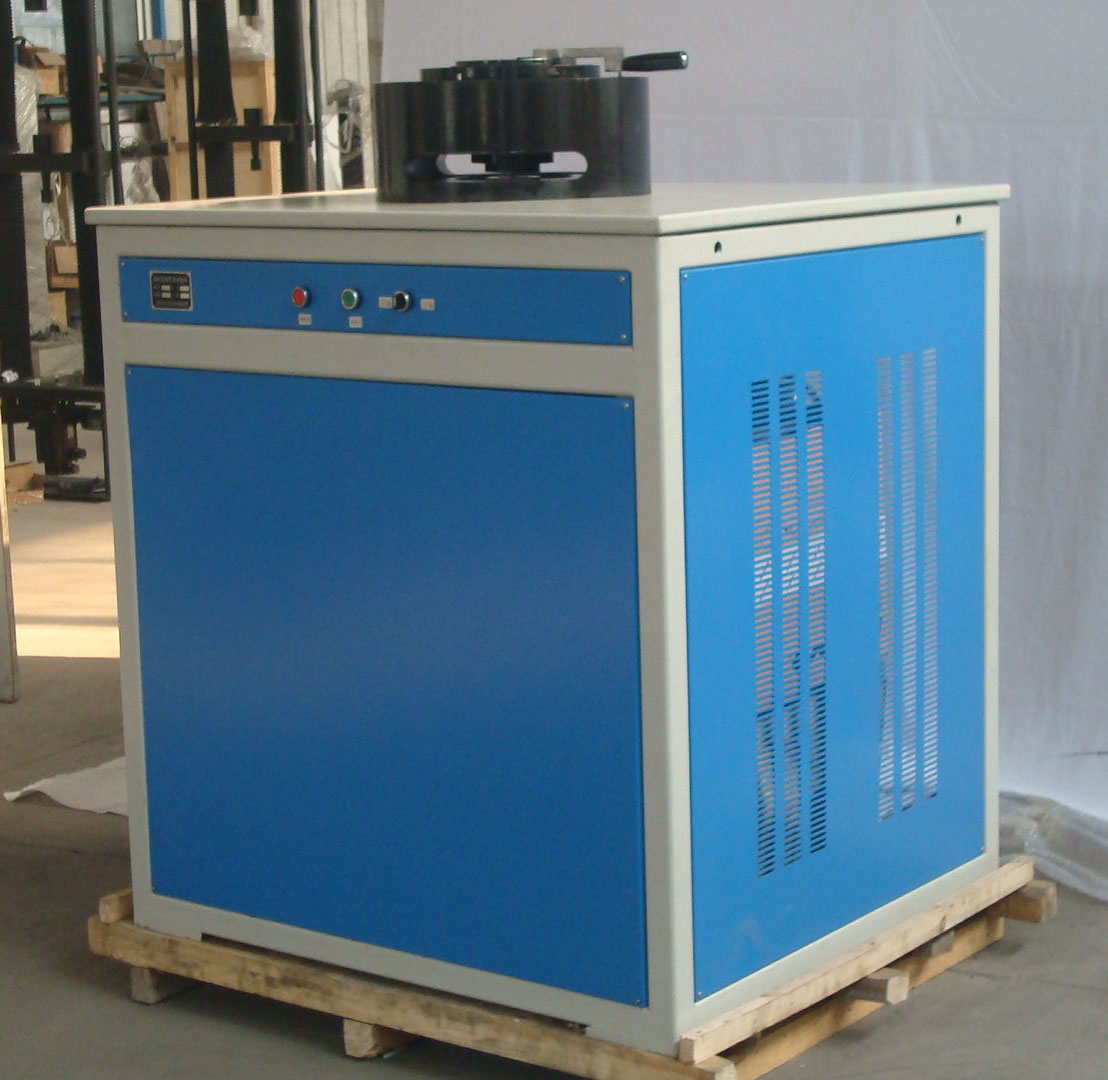

GBZ-100W微机控制制耳(冲杯)试验机

一、产品特点及用途
      本机是对金属薄板或带材在深冲后测定制耳高度进行试验的专用设备,用于测定铝材等薄板金属的制耳率特性,用于评定金属材料塑性变形及检验金属板材的各项异性,符合国标GB/T24183-2009《金属材料制耳试验方法》。更换模具工装后也可实现国家标准GB5125-2008《有色金属冲杯试验方法》、国标GB/T 4156-2007《金属材料薄板和薄带埃里克森杯突试验方法》。
GBZ-100W主试验力的加载方式采用了液压加紧、自动加载、等速率、电控机械式加载,并采用了轮辐式传感器,高精度的编码器进行信息传输。从而保证了主试验力的测试精度、测量精确度。保证制耳率的准确性,可靠性。
本实验机的同轴性非常好,从而保证制耳的准确性,和可靠性。
二、主要技术参数
1、
试验板材厚度:0.1~3mm;
2、
板材宽度:90-120mm,
3、
冲头最大行程  60mm;
4、
加紧活塞行程40mm;
5、
冲压最大负荷:不小于100KN;
6、
最大夹紧负荷:10KN;
7、
制耳峰高和谷高精确度:±0.05mm;
8、
试验速度:1~100mm/min无级调速;

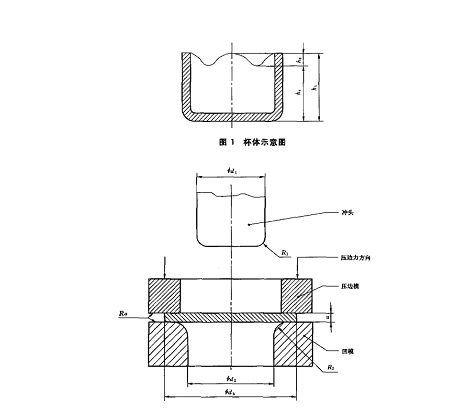

9、制耳试验模具规格(参照图如下):
●冲头直径:dpφ50(冲头圆角半径R1 为5.0mm±0.05mm);
●凹模配备如下表:

试样厚度
a(mm)
凹模内径
d1(mm)
凹模圆角半径
R2(mm)
表面粗糙度
(最大值)µm
0.1<a≤0.2 50.44 2.50-0.2 0.1
0.2<a≤0.4 50.88 3.0+0.20 0.1
0.4<a≤0.8 51.76 4.5±0.1 0.8
0.8<a≤1.6 53.52 6.5±0.1 0.8
1.6<a≤3.0 56.60 90-0.2 1.6
  10、计算机显示内容:夹紧负荷、冲压力、位移、速率、(平均)制耳峰高,(平均)制耳谷高,制耳高度最大值,制耳率等参数;
  11、控制方式:计算机控制;
  12、后台数据库可按用户要求提供多种格式的数据传输软件;
13、液压油:N46号液压油(一般加油站可购到);
14、电源:AC380V。
