端淬试验机的简单介绍

2020-03-18 14:57admin

端淬试验机
(华兴科技)CK-III系列(caikon)系列端淬试验机(钢淬透性的末端淬火试验方法)
产品类别:热处理设备
产品用途:CK-III系列端淬试验机是根据国家行业标准GB/T225—2006对端淬试验的具体试验要求设计构思制造的,可以进行标准的材料端淬试验。
一:技术介绍
新型CK-III系列端淬试验机在本公司第一代产品FBD系列基础上,该装置要求完全满足GB/T225-2006(钢淬透性的末端实验方法)标准中的规定。适用于优质碳素结构钢、合金工具钢、弹簧钢、部分合金钢、轴承钢、低淬透性合金结构钢等钢种的端面淬火实验。
CK-III-2系列端淬试验机与普通端淬试验机相比,在下列几个方面进行了改进,使之更具备高科技含量,稳定性,先进性远超前代产品,同时也更方便用户的使用。采用了先进的数字化淬火时间控制系统,可全自动完成启动-全自动洒水-淬火-结束报警的整个工作中循环并且整机设计构思布局合理,结构紧凑,易于使用,便于保养和维修。
二:首要特点
1.试验机由机架、高低位储水箱、离心水泵全自动循环水系统、洒水时间设定系统、喷嘴挡板全自动快速开启装置、水温调节控制系统等部分组成。
2.试验机整机(储水箱喷嘴支架机架面板搁板)采用J304不锈钢焊接,储水箱、喷管等与水长期触碰部件采用1Cr18Ni9Ti不锈钢制作,离心水泵采用不锈钢泵。
3.洒水启动功能的操纵采用高灵敏度光电传感器自动控制与手动操纵两种方法。
4.时间操纵采用高精度数显时间继电器,具备时声报警功能,到达设定时间后挡水板会全自动关闭。每个喷嘴的洒水时间可分别设定,还可分别调整洒水高度,保持水柱的平稳。
5.水温操纵采用压缩机制冷及加热棒制热。水温控制精度高水箱装有温度控制仪表。
6.所使用组装的各种计量仪表均方便拆卸,以便送检。
7.组装进水管和出水管,进水管管径6分管.
8.试样支架内孔与喷嘴的对中稳定,并且容易调节(配备有专用中心高度调节器)

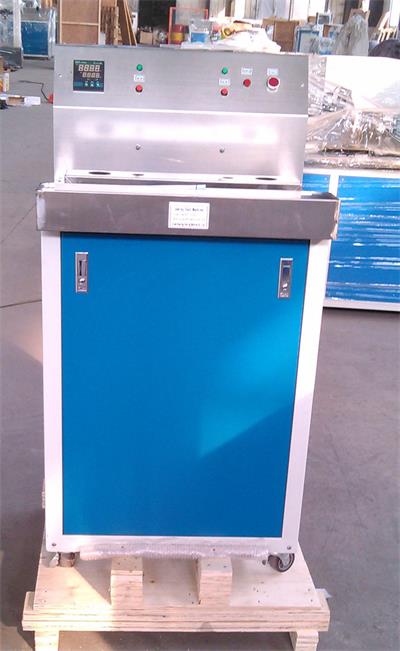

二工位端淬机
四工位端淬机
六工位端淬机
二:CK-III系列端淬试验机首要技术数据
主要枝术参数 单位 数值
工位数 2 / 3 / 4 / 6
水咀喷口直径 mm 12.5
喷水时间设定范围 分钟 1-99
水柱自由高度 mm 65±10(可调)
水箱容积 L 75-150
水咀至试样端面距离 mm 12.5
外形尺寸(长X宽X高)及重量 Cm/Kg 2工位:80*75*80 / 75
3工位:80*85*80 / 95
4工位:105*85*80 / 100
6工位:135*85*80 / 150
总功率 W 800W
水温控制范围 20±5

三、淬透性的测定方法
       试验时,先将标准试样加热至奥氏体化温度,保温30~40min,然后迅速放在端淬试验机上端淬淬火。结束后,取下试样,按照国家标准的规定,进行硬度测量,终得出端淬曲线。
