PV摩擦试验机

2020-09-23 14:21admin

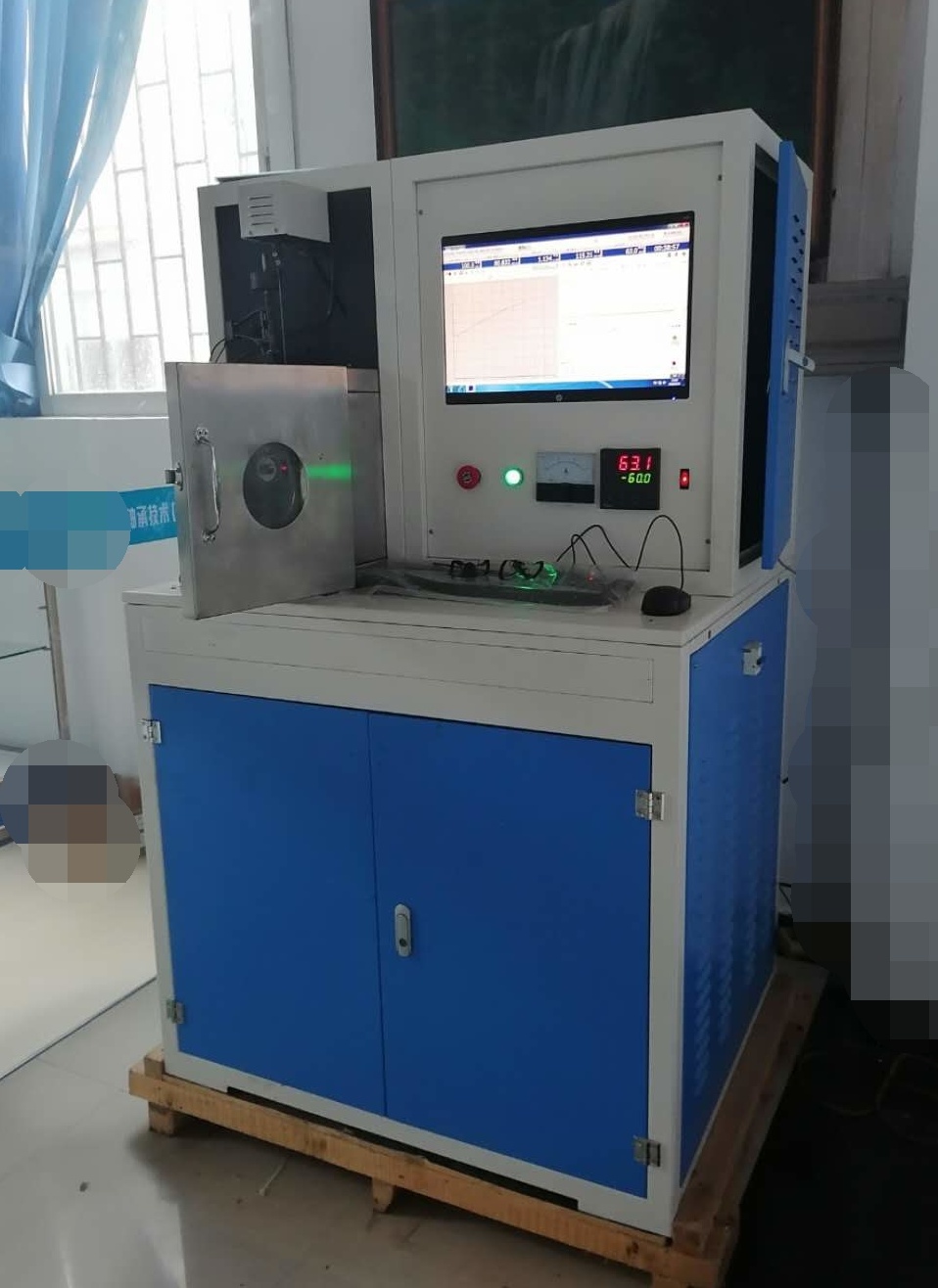

MPV-3000W微机控制摩擦磨损试验机

一、产品概述及用途
依据GB/T 7948标准--塑料轴承极限期PV试验方法制造的，采用滑动摩擦的形式，在规定的试验条件下用来评定工程塑料、粉末冶金、合金轴承等的使用性能，测定其PV值和合理的配合间隙。在一定条件下，改变环境（无油润滑(干摩擦)或有油润滑或者海水）、负荷、速度、时间、摩擦配偶材料、表面粗糙度、硬度等参数的各种情况下进行试验。可用于测量轴承温升、摩擦系数、磨损量、PV值等参数试验。该机适用于摩擦学研究和其它专业领域，在石油化工、大专院校、研究院所等部门具有广泛的用途。是科研机构，大专院校，质监部门，工矿企业理想的试验设备。
二、功能特点
该机由机座及机架、转动轴及其交流伺服驱动系统、摩擦副及试样装夹装置、试验力加载装置、各试验参数电子测量系统、计算机及数据采集板卡和专用控制软件等部分组成。转动轴的驱动由交流伺服电机及其控制系统组成，该系统可在其整个转速范围内实现恒定输出，且可在极低的转速下平稳工作，这样就实现了转动轴在大范围内的无级调速，满足了不同研究者的需求。
该机的转动轴转速、转数（试验周期）、摩擦力矩（摩擦系数、摩擦力）、摩擦时间等参数均由计算机控制、实时采集试验数据并可绘制相应的试验曲线（如摩擦力-时间曲线等），可任意存储、调阅、输出，数据真实可靠，无人为因素影响。当任何一个参数超过预置值时，试验机停止转动。
二、参数配置

最大试验力（试验面压）：：300Kg(3000N)
力值准确度: ±1%
主轴转速:0-1000r/min,无级调速
最大转速误差: ±5r/min
最大摩擦力矩: 5Nm
力矩示值相对误差: ±2%
温度测量范围: 室温-300℃
加载方式:自动加载
试验条件：连续旋转

11、试验周期控制范围（试验转数）：1—10⁹任意设定；
12、采用自动加载试验力，试验力无级加载、自动控制、转动轴转速采用交流伺服电机自动控制，实时显示试验力、摩擦力、转速、转数、温度、时间、PV值等参数并绘制试验曲线；
12、试验环境条件：可在无润滑（干摩擦）或有油润滑、海水条件下进行试验。
13、试验力控制方式：计算机控制，自动加载；
14、各试验参数均可由操作者在计算机界面上自动设定并由计算机实时控制并显示，且可绘制相应参数曲线，存储并输出。
15、摩擦副：按标准配置（试样为塑料轴承和钢轴套(对磨轴）组成的摩擦副。塑料轴承内径为¢35mm，外径为¢41mm,长为35mm,要求被试表面光滑，粗糙度Ra=2.5um,材质应无气泡、裂纹、分层、明显杂质和加工损伤等缺陷。钢轴套(对磨轴）材料为45钢，经淬火、回火，使表面硬度达43~47HRC.钢轴套内径为¢30.7mm，长为42mm，外径为¢35mm。）
16、磨损量测量：200克精密天平（1/1000）；
18、电源：220V,50Hz
三、主要配置
1、摩擦磨损试验机主机一台；
2、配备惠普计算机（4G/固态256G/19液晶）主流机型一台；
3、摩擦磨损试验机专用测控系统（含软件）一套；
4、轴摩擦副一套；
5、试样工装一套；
6、环境试验箱一套；
7、精密电子天平一台；（选配）
8、使用说明书，合格证，装箱单一套。
