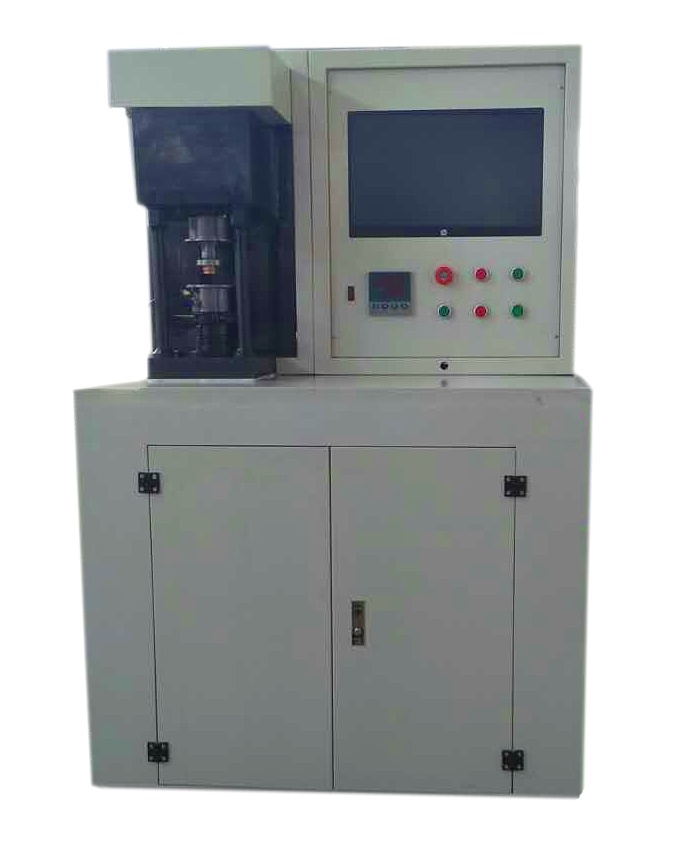

微机控制四球摩擦磨损试验机根据GB/T2611-2007《试验机通用技术要求》及GB/T12583-98 润滑剂极压性能测定法（四球机法）、GB3142-82 润滑剂承载能力测定法（四球法）、SH/T0189-92 润滑油抗磨性能测定法（四球机法）、SH/T0202-92 润滑脂极压性能测定法（四球机法）、SH/T0204-92 润滑脂抗磨性能测定法（四球机法）等标准备设计制造的。该机可以做润滑剂的长时抗磨损试验，测定摩擦系数，记录摩擦力和温度曲线.该机配有高精度测量装置，可测量摩擦副磨斑尺寸，或实现摩擦副磨斑的计算机屏幕显示、测量和记录。
四球摩擦试验机是以滑动摩擦的形式，在极高的点接触压力条件下，评定润滑剂的承载能力。包括最大无卡咬负荷PB，烧结负荷PD，综合磨损值ZMZ等三项指标，在实际应用中，可根据润滑剂的不同用途选用不同的评定指标。
1. 最大无卡咬负荷PB（代表油膜强度）：在规定的试验条件下，上下钢球之间不发生卡咬的最高负荷，在该负荷下测得的平均磨痕直径一般不大于相应的赫芝线上数值的5％。
2. 烧结负荷PD（N）：在PB点以后如继续增加负荷，将会因摩擦产生的大量热能使上下钢球融焊在一起，使钢球发生烧结的最低负荷级别称为烧结负荷，它代表润滑剂的极限工作能力。
3. 综合磨损值ZMZ：又称综合磨损指标，平均赫芝负荷，负荷—磨损指数等，是评价润滑剂抗极压能力的一个指标，它等于若干次校正负荷的平均值，ZMZ值越大，表示润滑剂抗磨损性能越高，它对极压添加剂有很强的区分能力。 上述各项内容的定义在国家标准GB3142-92润滑剂承载能力测定法（四球法）及GB/T12583-90润滑剂极压性能测定法（四球法）中有具体的解释。
|
序号
|
技术名称
|
技术参数
|
|
1
|
最大试验力（kN）
|
10
|
|
2
|
试验力测量范围
|
最大试验力的0.06%-100%
|
|
3
|
试验力示值相对误差
|
±1％，400N以下±5N
|
|
4
|
试验力长时自动保持示值误差
|
±1％FN(每级)
|
|
5
|
摩擦力测量范围(N)
|
0-300
|
|
6
|
单级无级变速系统(r/min)
|
200～3000
|
|
7
|
主轴转速误差(r/min)
|
±10
|
|
8
|
摩擦力荷重传感器(N)
|
50
|
|
9
|
油盒行程(mm)
|
＞45
|
|
10
|
主轴内孔锥度
|
1：7
|
|
11
|
加热器温度工作范围(℃)
|
室温～220
|
|
12
|
温度控制范围(℃)
|
≤2
|
|
13
|
专用标准钢球直径(mm)
|
φ12.7
|
|
14
|
主轴电机功率(kW)
|
2.2
|
|
15
|
试验机主轴控制
|
时间控制 转速(周期)控制 摩擦力控制
|
|
16
|
试验机时间显示与控制范围
|
1s~9999s(min)
|
|
17
|
试验机转数(周期)显示与控制范围
|
1~999999
|
|
18
|
试验机的外形尺寸(长×宽×高)(mm)
|
约1200×810×1700
|
|
19
|
试验机质量(kg)
|
约850
|
主要配置
1、试验机主机一台
2、控制系统一套
3、摩擦副等摩擦附具一套
4、高精度传感器一套
5、工控计算机、打印机一套
6、磨斑显微镜一套
7、使用说明书、合格证、装箱单一套
